VS – tlaková nádoba stojatá
(vzdušník, expanzná nádoba, veterník)
Tlaková nádoba typu VS sa používa ako vzdušník, expanzná nádoba alebo veterník (vyrovnávacia nádoba na vodu vo vodárenských systémoch), s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa alebo 1,6 MPa s teplotou média do 200 C.
Tlaková nádoba je celozváraná, pozostávajúca z valcového plášťa skruženého z oceľového plechu, uzatvoreného klenutými dnami. V spodnej časti má navarené tri nohy na osadenie.

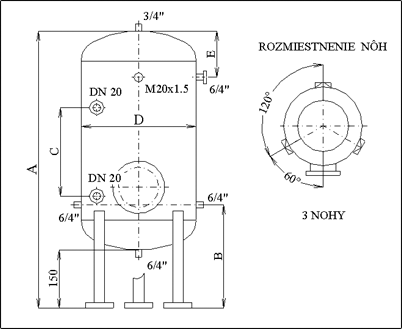

Nádoba je vybavená prípojom DN 150 slúžiacim na kontrolu a čistenie, nátrubkami pre prívod a odber pracovných látok, umiestnenie stavoznakov a osadenie poistného ventilu. Ďalej má tiež nátrubok pre montáž tlakomeru.
|
Objem
V [lit.]
|
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
E [mm]
|
Hmotnosť m [kg]
|
||
|
PN6
|
PN10
|
PN16
|
||||||
|
250
|
1280
|
420
|
530
|
600
|
290
|
113
|
113
|
141
|
|
400
|
1655
|
420
|
570
|
600
|
290
|
136
|
136
|
173
|
|
630
|
1630
|
470
|
790
|
800
|
340
|
197
|
216
|
286
|
Príklad objednávania
|
Typ nádoby - VS
|
objem (l) - 250
|
pracovný pretlak - 1,0 MPa
|
