TYP 4407 - ohrev vody a podobných kvapalín
 |
 |
|
typové číslo objednacie
|
V
|
W
|
L
|
D
|
D1
|
A
|
Jt
(MPa) |
Šroub
|
|
440790010
|
Δ 3x400
|
15000
|
505
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790020
|
Δ 3x400
|
18000
|
575
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790050
|
Δ 3x400
|
24000
|
735
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790060
|
Δ 3x400
|
30000
|
870
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790110
|
Δ 3x500
|
15000
|
505
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790160
|
Δ 3x500
|
30000
|
870
|
260
|
225
|
20
|
0,6
|
M 16x60
|
|
440790210
|
Δ 3x400
|
15000
|
505
|
280
|
240
|
24
|
1,0
|
M 20x80
|
|
440790220
|
Δ 3x400
|
18000
|
575
|
280
|
240
|
24
|
1,0
|
M 20x80
|
|
440790250
|
Δ 3x400
|
24000
|
735
|
280
|
240
|
24
|
1,0
|
M 20x80
|
|
440790260
|
Δ 3x400
|
30000
|
870
|
280
|
240
|
24
|
1,0
|
M 20x80
|
|
440790310
|
Δ 3x500
|
15000
|
505
|
280
|
240
|
24
|
1,0
|
M 20x80
|
|
440790360
|
Δ 3x500
|
30000
|
870
|
280
|
240
|
24
|
1,0
|
M 20x80
|
Šiesta číslica v typovom čísle určuje prevedenie telesa týkajúce sa materiálu vykurovacích vetiev:

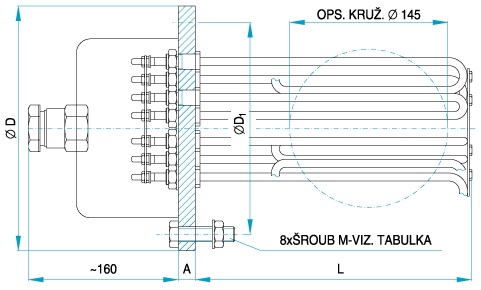

Vykurovacie teleso je zložené zo šiestich ohrievacích vetiev , zabudovaných v oceľovej niklovanej prírube s ôsmimi pripevňovacími skrutkami na rozstupovej kružnici D1 . Príruba vrátane svoriek je opatrená krytom s upchávkovou vývodkou GP 36 / 28 podľa ČSN 37 0181 , čo zaisťuje krytie IP 42. Kryt je povrchovo chránený vypaľovacou farbou.
Toto vykurovacie teleso je určené pre priamy ohrev vody a podobných kvapalín . Dá sa použiť na ohrev vody v zásobníkoch , bojleroch atď , kde nepresahuje tlak 0,6 alebo 1,0 MPa - pozri tabuľku . Vykurovacie telesá musia byť počas prevádzky neustále ponorená v kvapaline až po prírubu.
U vykurovacích telies typu 4407 prevedenie 005 , 006 , 016 , 025 , 026 , 036 a prevedenie 305 , 306 , 316 , 325 , 326 , 336 odporúčame ich podopretie vzhľadom k ich dĺžke . Za tým účelom je v osi zadného plechu otvor Ø 8,5.
V prípade , že v mieste použitia vykurovacích telies dochádza k nadmernému nárastu usadenín na ich plášti , odporúčame za účelom zvýšenia životnosti zaistiť odpovedajúcu úpravu vody.
