TYP 4409 - ohrev rôznych olejov
 |
 |
|
typové číslo objednacie
|
V
|
W
|
L
|
W/cm2
|
|
440990150
|
230
|
500
|
300
|
1,0
|
|
440990160
|
230
|
750
|
450
|
1,0
|
|
440990170
|
230
|
1000
|
580
|
0,8
|
|
440990180
|
230
|
1250
|
680
|
0,9
|
|
440990190 *
|
230
|
2250
|
980
|
1,5
|
|
440990200
|
Δ 400
|
1800
|
820
|
2,1
|
|
440990210
|
250
|
500
|
300
|
1,0
|
|
440990220
|
250
|
750
|
450
|
1,0
|
|
440990230
|
250
|
1000
|
580
|
0,8
|
|
440990240
|
250
|
1250
|
680
|
0,9
|
* Umožňuje trojfázové zapojenie do hviezdy

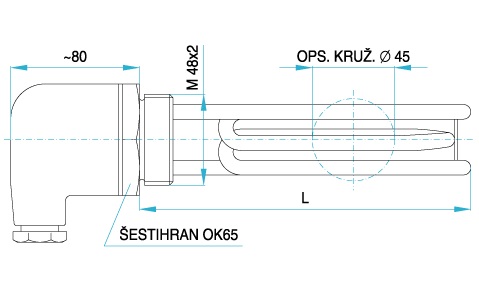

Vykurovacie teleso je zložené z oceľovej výhrevnej vetvy pripevnenej k oceľovej hlavici .Hlavica je vybavená vekom s upchávkovou vývodkou AP 16 / 12 podľa STN 37 0181 , čo zaisťuje krytie IP 54. Pre zaskrutkovanie je na hlavici šesťhran OK 65. Povrchová ochrana je vykonaná z dôvodov prepravy a skladovania konzervačným olejom , alebo lukooilem H. Toto vykurovacie teleso je určené pre ohrev olejov , ktoré nenapadajú jeho oceľový plášť . Povrchová teplota je volená tak , aby nenastávala Karbonizovanie oleja . Za prevádzky musí byť výhrevné teleso ponorené až po hlavicu v oleji , po celú dobu ohrevu.Teplota a množstvo oleja , do ktorého je vykurovacie teleso ponorené , musia byť také , aby teplota telesa neprekročila bod vzplanutia , znížený o 10 ° C.
Výhrevné teleso , ktoré bude vyberané z oleja , musí byť vypnuté a chladné . Stav plášťa výhrevných vetiev musí byť kontrolovaný najmenej raz za pol roka , či nie je porušený koróziou . Prípustný prevádzkový tlak je 0,6 MPa .
