NLK – Horizontálna beztlaková oceľová nádoba
Beztlaková nádrž ležatá typ NLK sa používa ako zásobník, zberač kondenzátu, prípadne ako nádrž napájanej vody.

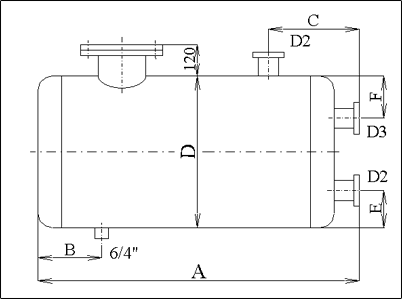

Nádrž je valcovitého tvaru, zvarená z oceľového plechu, na oboch koncoch uzatvorená dnami.
Vo valcovitej časti je vybavená kruhovým prielezom, prípojom pre zberné potrubie kondenzátu a nátrubkom pre vypúšťanie.
Na dnách sú privarené prípoje pre čerpadlo a odber Nádrž je voľne uložená na dvoch alebo viacerých oceľových, prípadne betónových sedlách.
|
Objem V
[lit.]
|
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
D2
|
D3
|
E [mm]
|
F [mm]
|
Hmotnosť m [kg]
|
|
400
|
1500
|
225
|
275
|
600
|
32
|
50
|
50
|
60
|
138
|
|
630
|
1500
|
225
|
275
|
800
|
32
|
50
|
50
|
60
|
200
|
|
1000
|
2000
|
236
|
325
|
800
|
32
|
50
|
50
|
60
|
238
|
|
1600
|
2272
|
236
|
336
|
1000
|
40
|
65
|
60
|
70
|
343
|
|
2500
|
2272
|
236
|
336
|
1200
|
40
|
80
|
60
|
80
|
481
|
|
4000
|
2772
|
236
|
336
|
1400
|
50
|
100
|
60
|
80
|
680
|
|
6300
|
3282
|
241
|
341
|
1600
|
65
|
125
|
70
|
100
|
1013
|
|
10000
|
3286
|
243
|
343
|
2000
|
65
|
125
|
70
|
100
|
1575
|
Príklad objednávania
|
Typ nádoby - NLK
|
objem (l) - 1600
|
