OVL – Zásobníkový ohrievač vody ležatý
Zásobníkový ohrievač vody ležatý je horizontálna tlaková nádoba určená pre ohrev a akumuláciu teplej a úžitkovej vody. Ohrievacou látkou môže byť horúca voda - typ OVL 21, alebo para - typ OVL 22.

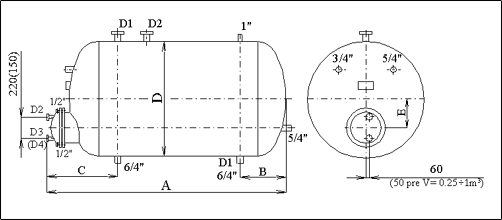

Ohrievaná úžitková voda je v ležatej valcovej nádobe. Nádoba je vybavená prípojmi pre prívod, odber a cirkuláciu úžitkovej vody, nátrubkami pre teplomer, tlakomer, snímač regulácie, odvzdušnenie a odkalenie, prípojom pre poistný ventil.
Výhrevná vložka je štvorchodá, zložená z rúrkovnice, do ktorej sú zavarené nerezové rúrky.
Ohrievače sú vnútorne povrchovo upravené špeciálnou hmotou ANTIKON CK-SH, ktorá predlžuje životnosť nádoby 1,5 až 2 násobne. Dodávajú sa v kombinácii menovitých tlakov plášť/vložka: PN6/PN6, PN10/PN16, PN10/PN25 s maximálnymi teplotami plášť/vložka 110/200 oC.
Nádobu je možné dodať i samostatne bez výhrevnej vložky.
|
Objem V [lit.]
|
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
E [mm]
|
D1
|
D2
|
Výhrevná plocha S [m²]
|
|||||||
|
0,5
|
0,8
|
1,2
|
2
|
3
|
5
|
8
|
12
|
||||||||
|
250
|
1510
|
340
|
710
|
600
|
90
|
6/4"
|
3/4"
|
x
|
x
|
|
|
|
|
|
|
|
400
|
2000
|
340
|
710
|
600
|
90
|
6/4"
|
3/4"
|
x
|
x
|
|
|
|
|
|
|
|
630
|
1880
|
390
|
790
|
800
|
170
|
6/4"
|
3/4"
|
x
|
x
|
x
|
|
|
|
|
|
|
1000
|
2630
|
390
|
790
|
800
|
170
|
50
|
40
|
|
x
|
x
|
x
|
x
|
|
|
|
|
1600
|
2730
|
440
|
840
|
1000
|
175
|
50
|
40
|
|
|
x
|
x
|
x
|
x
|
|
|
|
2500
|
2830
|
490
|
890
|
1200
|
255
|
80
|
40
|
|
|
|
x
|
x
|
x
|
|
|
|
4000
|
3200
|
540
|
960
|
1400
|
335
|
80
|
65
|
|
|
|
|
x
|
x
|
x
|
x
|
|
6300
|
3900
|
590
|
1110
|
1600
|
415
|
80
|
65
|
|
|
|
|
|
x
|
x
|
x
|
|
OVL 21
|
D3
|
25
|
32
|
40
|
50
|
50
|
65
|
65
|
80
|
|
OVL 22
|
D3
|
25
|
32
|
32
|
40
|
50
|
65
|
65
|
80
|
|
|
D4
|
20
|
20
|
20
|
25
|
25
|
40
|
40
|
40
|
Príklad objednávania
|
Typ nádoby - OVL
|
Objem (l) - 1600
|
Výhrevná plocha - 2 m2
|
|
Kombinácia tlakov (plášť/vložka )- 1,0/1,6 MPa
|
||
