VSV - tlaková nádoba stojatá (vzdušník)
Tlaková nádoba stojatá typ VSV sa používa ako vzdušník s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa alebo 1,6 MPa s teplotou média do 110oC.
Tlaková nádoba je celozváraná, pozostávajúca z valcového plášťa skruženého z oceľového plechu, uzatvoreného klenutými dnami. Na nádobe objemu 1m3 je kontrolný a čistiaci prípoj DN 150. Na ostatných väčších nádobách je kontrolný a čistiaci prielez DN 450.
Nádoba je vybavená prípojmi pre prívod a odber pracovnej látky. Ďalej je na nádobe navarený prípoj s kolienkom na pripojenie poistného ventilu a nátrubkami pre pripojenie tlakomeru a tlakového spínača. Nádoba má v spodnom dne navarený nátrubok na odkalenie a na spodnej časti plášťa nohy pre ustavenie v prevádzke. Pripojovacie rozmery prípojov sú PN 16 STN 13 1231.
|

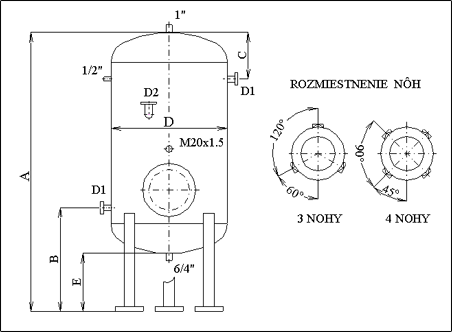

Objem V [l]
|
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
E [mm]
|
D1
|
D2
|
Počet nôh
|
Hmotnosť m [kg]
|
||
|
PN6
|
PN10
|
PN16
|
|||||||||
|
1000
|
2380
|
590
|
440
|
800
|
150
|
50
|
40
|
3
|
260
|
300
|
355
|
|
1600
|
2530
|
690
|
490
|
1000
|
200
|
50
|
40
|
3
|
420
|
525
|
675
|
|
2500
|
2630
|
740
|
540
|
1200
|
200
|
80
|
40
|
3
|
630
|
745
|
920
|
|
4000
|
2980
|
790
|
590
|
1400
|
200
|
80
|
40
|
3
|
880
|
1030
|
1295
|
|
6300
|
3580
|
840
|
640
|
1600
|
200
|
100
|
65
|
3
|
1275
|
1535
|
1940
|
|
10000
|
3800
|
950
|
750
|
2000
|
200
|
100
|
65
|
4
|
1945
|
2325
|
3125
|
Príklad objednávania
|
Typ nádoby - VSV
|
objem (l) - 1000
|
pracovný pretlak - 1,0 MPa
|
