TYP 4206 - ohrev vody a podobných kvapalín
 |
 |
|
typové číslo objednacie
|
V
|
W
|
L
|
|
420690210
|
230
|
1500
|
270
|
|
420690220
|
230
|
2000
|
270
|
|
420690230
|
230
|
2400
|
290
|
|
420690240
|
230
|
3000
|
240
|
|
420690250
|
230
|
4000
|
315
|
|
420690260
|
230
|
4500
|
340
|
|
420690280
|
230
|
6000
|
440
|
|
420690500
|
400
|
7500
|
610
|
|
prevedenie
|
príruba
|
materiál plášťa
topných vetvý |
||
|
závit Z
|
materiál
|
kryt
|
||
|
0
|
M48x2
|
mosaz
|
áno
|
Cu-niklované
|
|
1
|
M48x2
|
mosaz
|
nie
|
Cu-niklované
|
|
3
|
G 1½”
|
mosaz
|
áno
|
Cu-niklované
|
|
4
|
M48x2
|
nerez
|
áno
|
nerez. ocel
|
|
7
|
M48x2
|
mosaz
|
áno
|
Cu-morené
|
|
8
|
M48x2
|
mosaz
|
nie
|
Cu-morené
|
Príklad objednávky 420693210:
- el. parametre a dĺžka platí podľa hornej tabuľky
- príruba z mosaze so závitom G 1½” s krytom
- materiál ohrievacích vetvý je poniklovaná meď

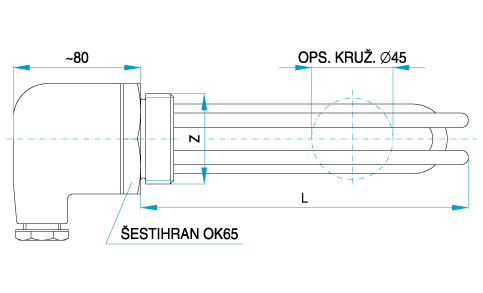

Ohrievacie teleso je zložené z troch ohrievacích vetiev tvaru U, zapájaných do hlavice Ag pájkou.
Každá vetva má tretinu celkového príkonu. Hlavica je opatrená vekom s upchávkovou vývodkou AP 16/12, čo zaisťuje krytie IP 54. Objednávať sa dá aj teleso bez veka. Pre montáž je na hlavici šesťhran OK 65. Hlavica je opatrená závitom M 48x2 alebo G 1½”. Ohrievacie telesá sa vyrábajú s mosaznou alebo nerezovou hlavicou. Materiálom plášťa výhrevných vetiev je morená meď, niklovaná meď alebo nerezová ocel.
Teleso je určené pre priamy ohrev vody a podobných kvapalín s priepustným prevádzkovým tlakom max. 1,0 MPa. Behom prevádzky musí býť neustále ponorené až po hlavicu. V prípade, že v mieste použitia ohrievacich telies dochádza k nadmernému nárastu usadenín na plášti výhrevných vetiev, doporučujeme pre zvýšenie životnosti zaistiť odpovedajúcu úpravu vody.
Možnosti zapojenia:
Každá vrstva je na napätie 230 V, u prevedení s príkonom 7500 W na napätie 400 V.
Prevedenie s vetvami na napätie 230 V sa dá zapojiť jednofázovo alebo 3x400 V.
Prevedenie s vetvami na napätie 400 V sa dá zapojiť na 3x400 V Δ.
Príklad objednávky 420693210:
- el. parametre a dĺžka platí podľa hornej tabuľky
- príruba z mosaze so závitom G 1½” s krytom
- materiál ohrievacích vetvý je poniklovaná meď
