Expanzná nádoba VSE

Tlaková expanzná nádoba typ VSE sa používa ako expander vo vykurovacích systémoch s cudzím zdrojom tlaku pre kotolne s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa a 1,6 MPa s teplotou média do 200oC. Pracovná látka je horúca voda + stlačený vzduch alebo horúca voda + para.

Tlaková nádoba je celozváraná, pozostávajúca z valcového plášťa skruženého z oceľového plechu, uzatvoreného klenutými dnami. Na nádobe objemu 1m3 je kontrolný a čistiaci prípoj DN 150. Na nádobách väčších objemov je kontrolný a čistiaci prielez DN 450.

Nádoba je vybavená prípojmi pre prívod, odber pracovnej látky a rezervu a ďalej prípojom pre montáž poistného ventilu. Na nádobe sú navarené nátrubky pre montáž stavoznakov, tlakomeru a regulácie.

Pripojovacie rozmery prípojov sú PN 16 STN 13 1231.VSE - Expanzná nádoba

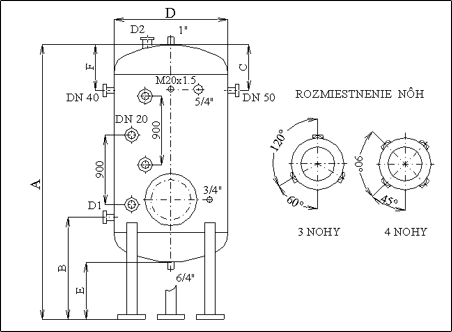

Objem V [l]
A[mm]
B[mm]
C[mm]
D[mm]
E[mm]
F[mm]
D1
D2
Počet nôh
Hmotnosť m [kg]
PN6
PN10
PN16
1000
2480
590
740
800
150
540
80
40
3
238
273
386
1600
2630
690
790
1000
200
590
100
40
3
425
530
690
2500
2730
740
840
1200
200
640
125
40
3
730
457
910
4000
3080
790
890
1400
200
690
150
65
3
885
1030
1330
6300
3680
840
940
1600
200
740
150
65
3
1280
1515
2115
10000
3900
950
1050
2000
200
850
150
65
4
1930
2430
3320
16000
5650
950
1050
2000
200
850
200
65
4
2670
3420
4725


Príklad objednávania
Typ nádoby - VS
objem (l) - 250
pracovný pretlak - 1,0 MPa
